AI芯片功耗攀升金刚石成为新一代高端散热材料

金刚石凭借自然界最高热导率（800-2200 W/m·K，约为铜的5倍）及与芯片高度匹配的热膨胀系数，正从工业磨料转型为高端芯片散热材料，目前常用散热的陶瓷基板有氧化铝，氮化铝，碳化硅，但随着AI芯片功耗已达1400W并将攀升至2300W，传统铜/铝/氮化铝等散热基板散热逼近物理极限，金刚石成为热导率>600 W/m·K场景下的核心解决方案。

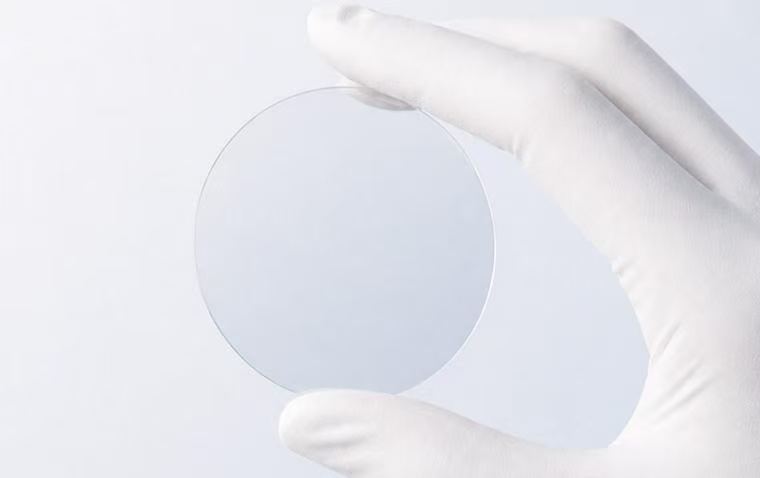

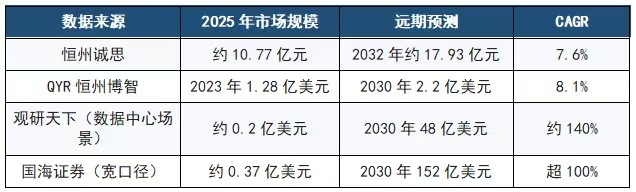

市场规模：早期爆发赛道，口径差异大

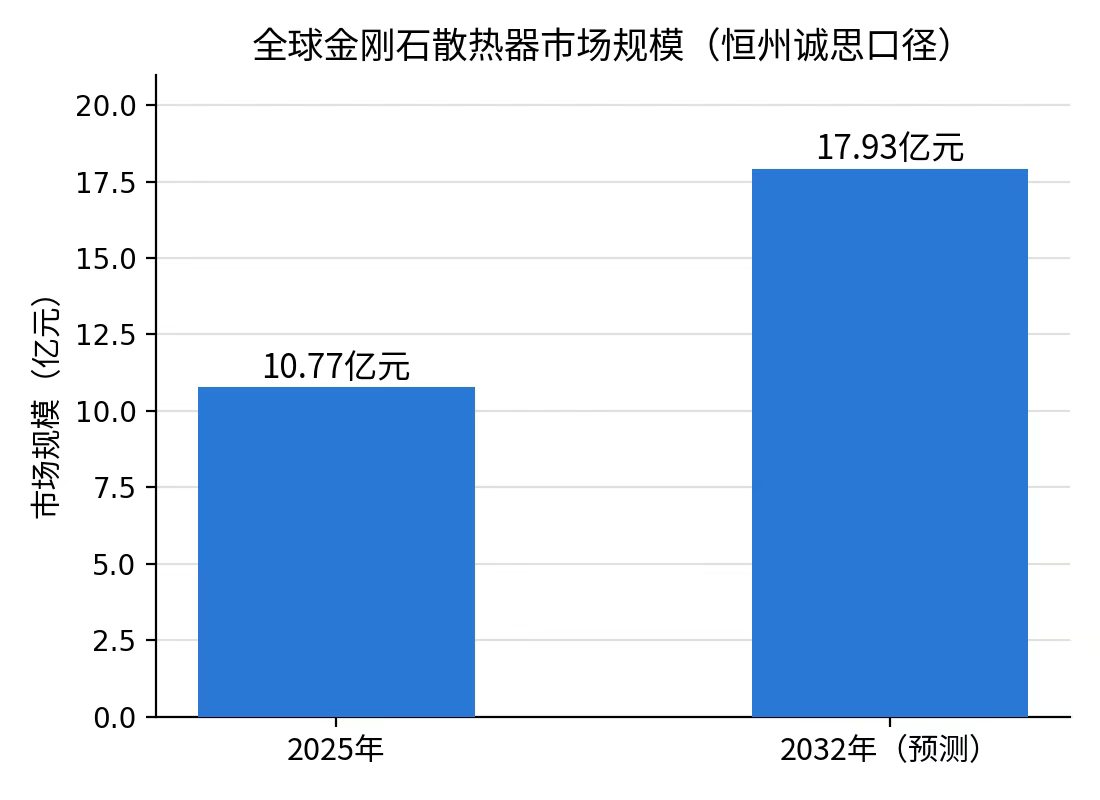

全球金刚石散热器市场规模增长（恒州诚思口径）

市场格局：海外先发，国内市场追赶

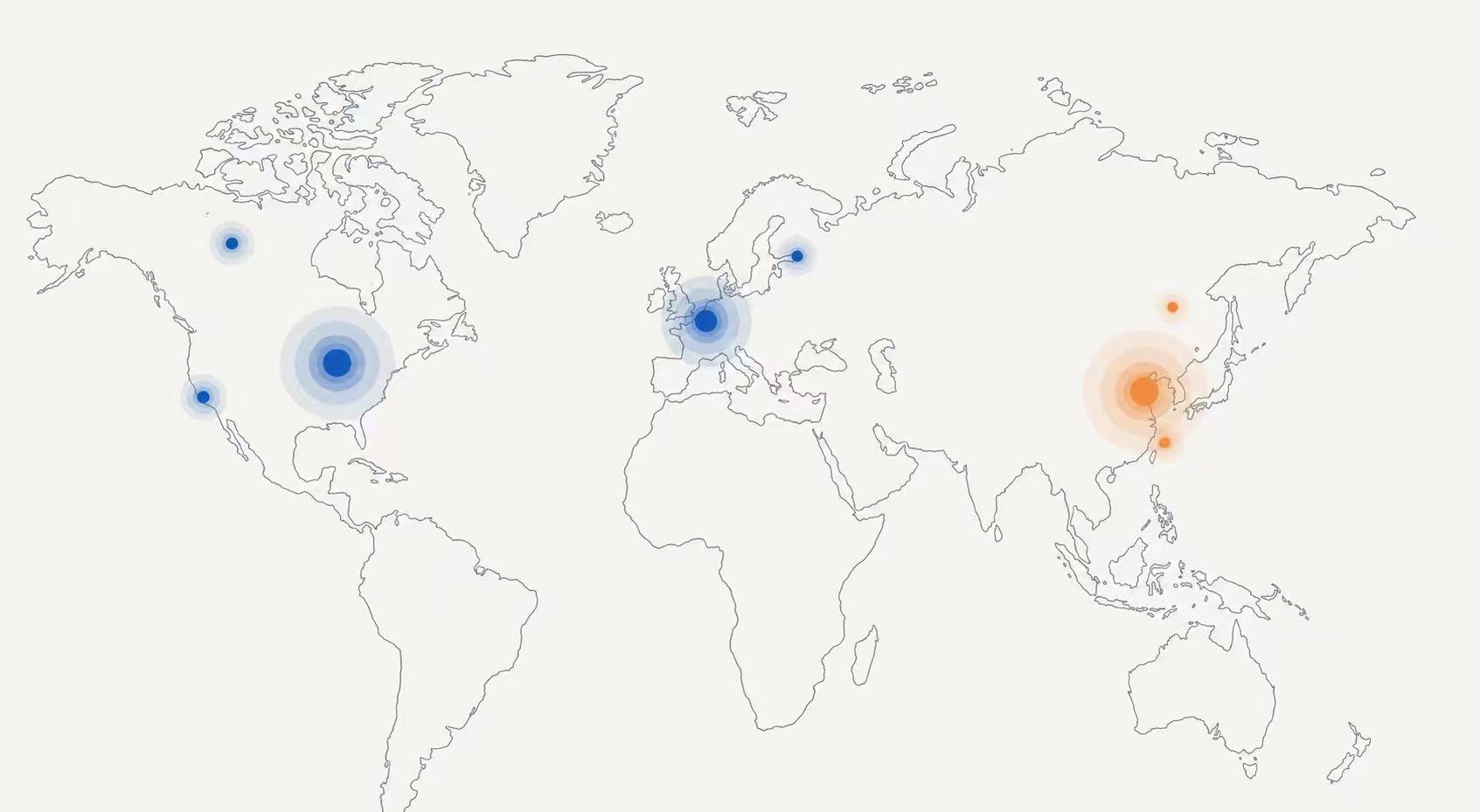

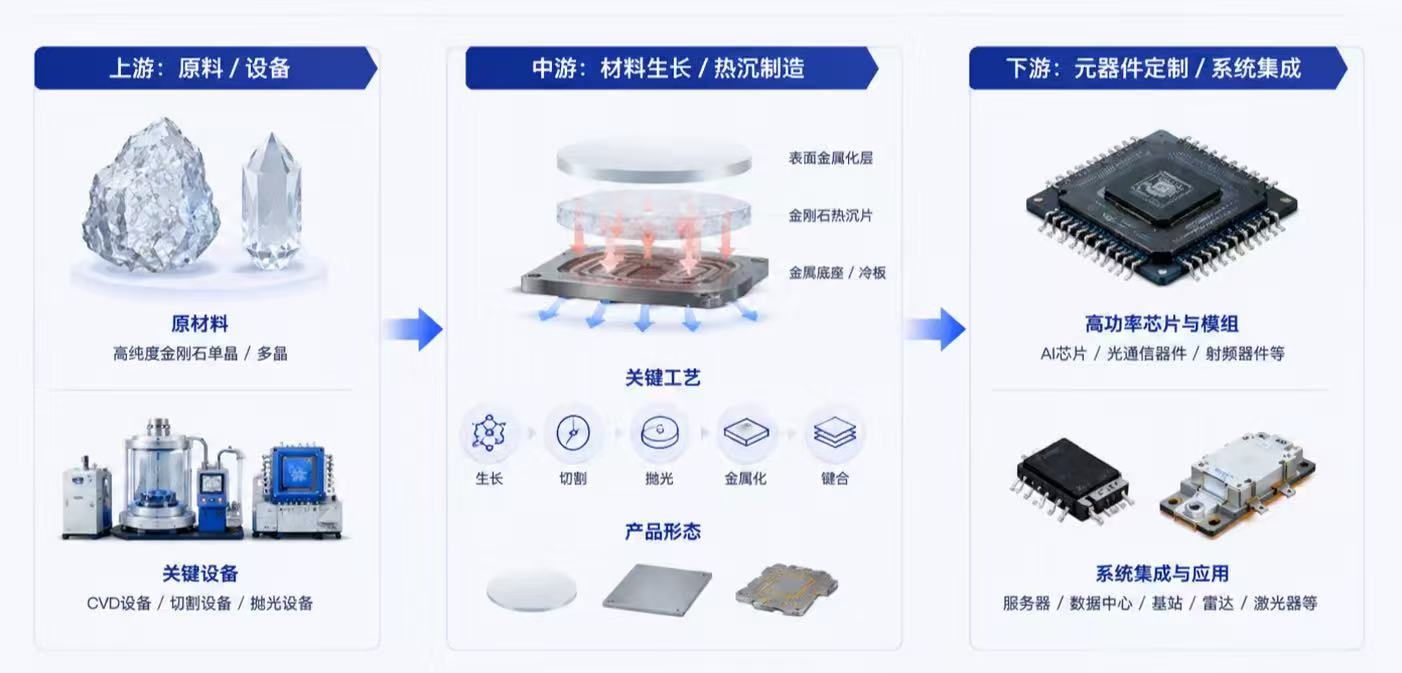

海外厂商头部合计占约55%份额，北美最大市场份额约35%，国内正从"原料供应"向"精密热沉制造"延伸，但工业金刚石产能规模与高端散热片量产/认证能力是两个不同维度，不可混淆。

准制定工作同步启动，AI芯片功耗攀升也从需求端倒逼替代加速。

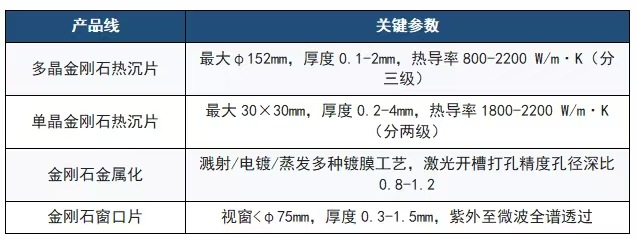

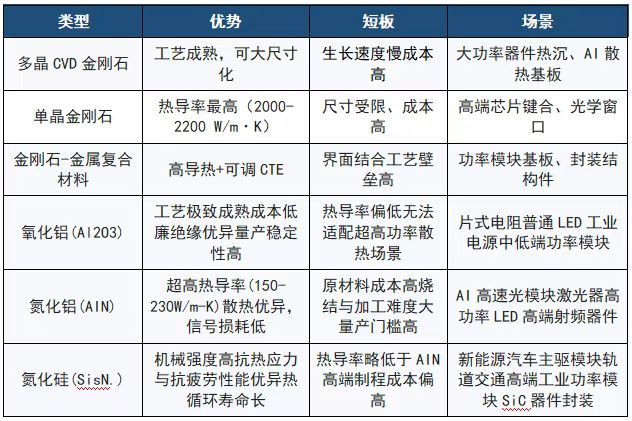

六大材料路线

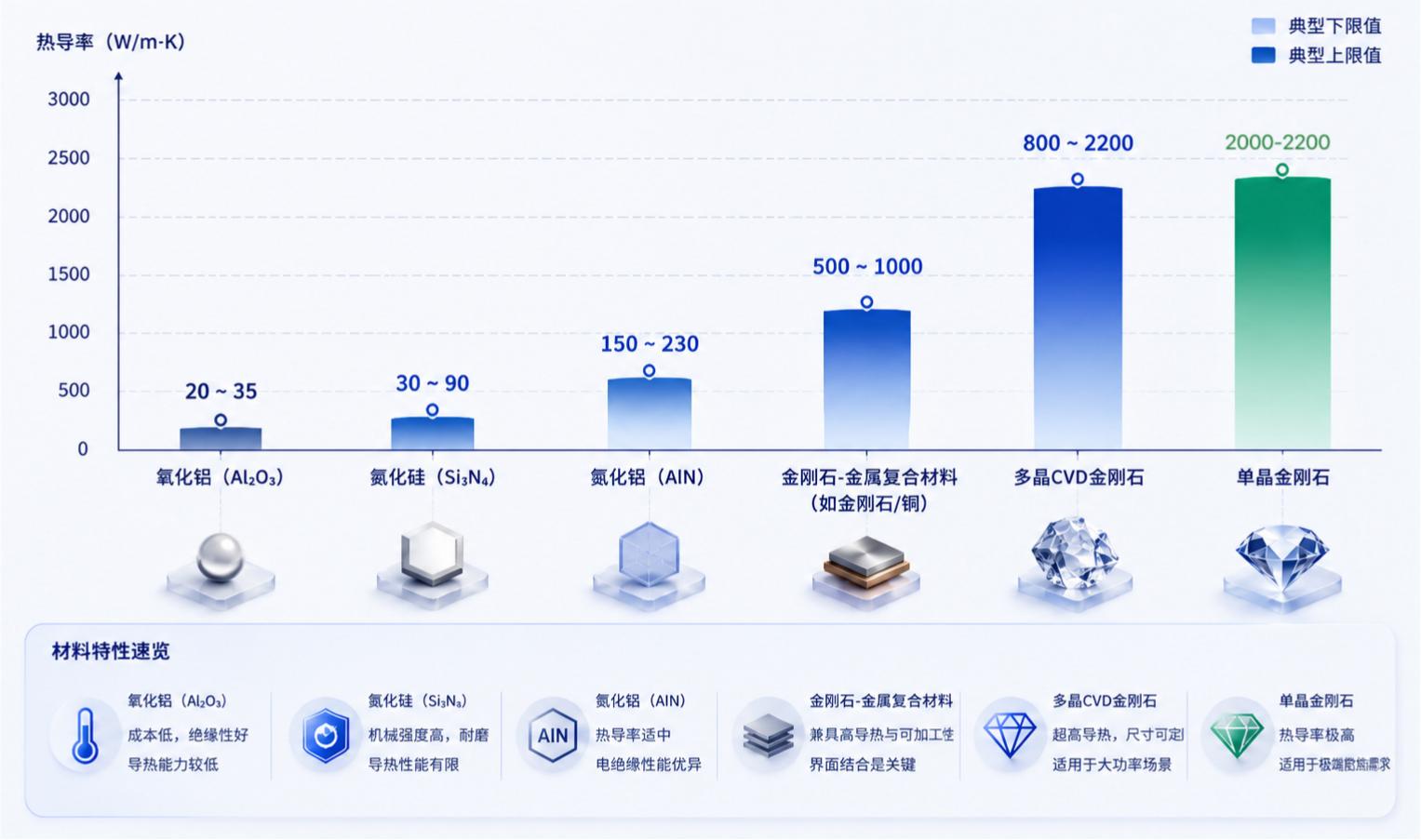

六种主流散热材料热导率对比

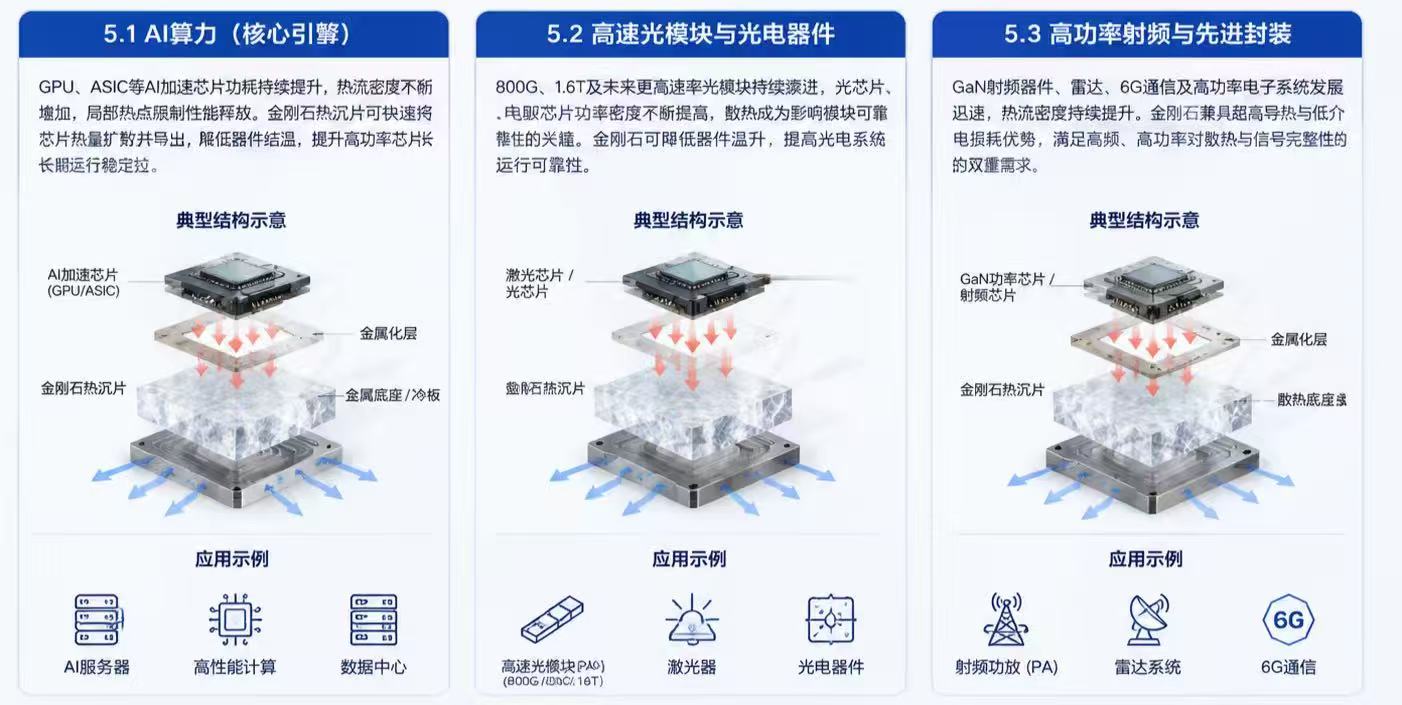

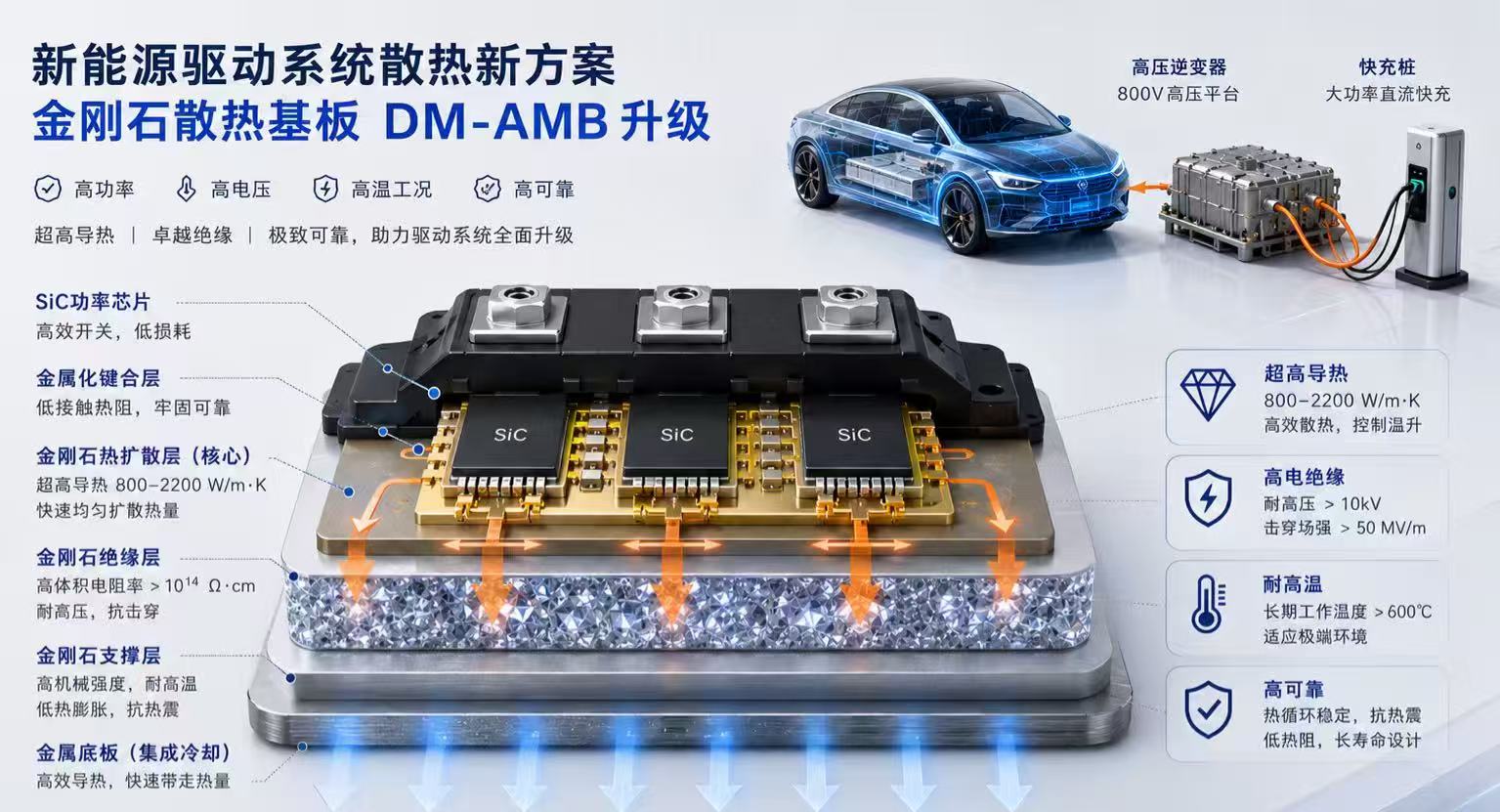

下游应用：AI算力唯一验证场景，其余分化明显

5.1 AI算力（核心引擎）

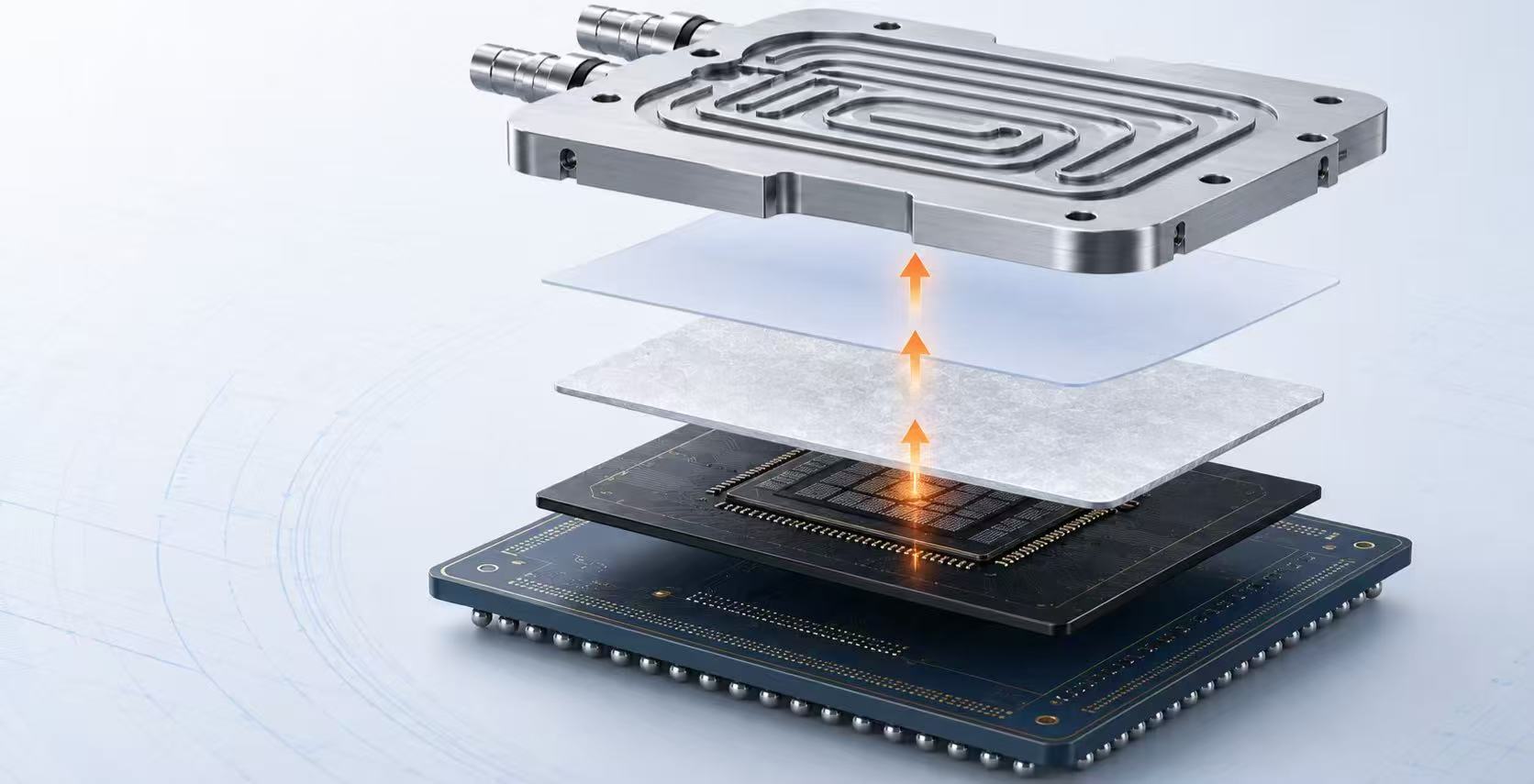

随着GPU、ASIC等AI加速芯片功耗持续提升，单芯片热流密度不断增加，局部热点成为限制芯片性能释放的重要因素，金刚石热沉片拥有最高可达2200 W/(m·K)级别的超高热导率，可快速将芯片运行过程中产生的热量扩散并导出，有效降低器件结温，提升高功率芯片长期运行稳定性，为下一代AI服务器散热提供新的材料选择。

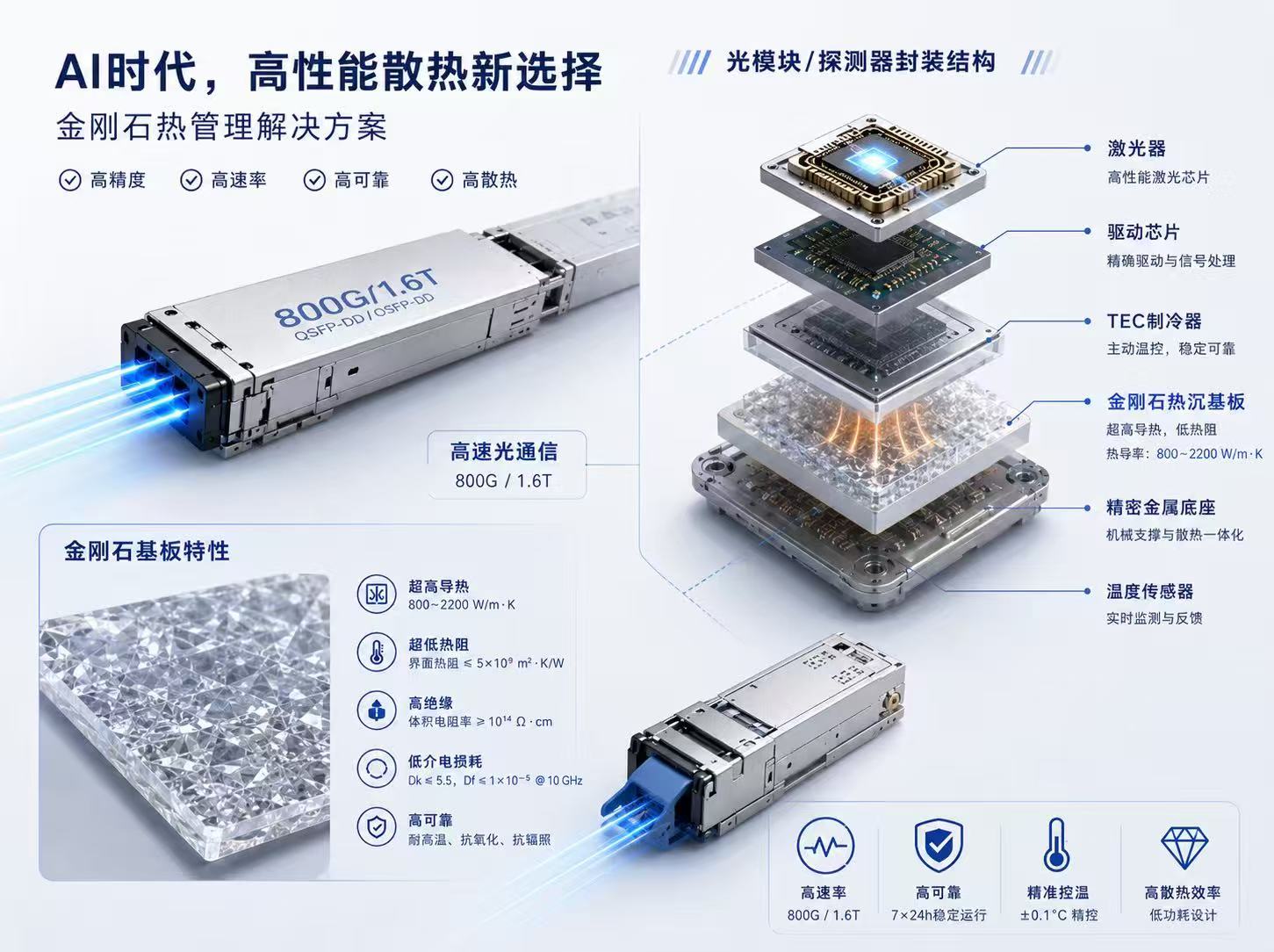

800G、1.6T及未来更高速率光模块持续演进，光芯片、电驱芯片功率密度不断提高，散热逐渐成为影响模块可靠性的关键因素。金刚石具备优异的导热性能和尺寸稳定性，可应用于高速光器件热沉、激光器散热结构等关键环节，帮助降低器件工作温升，提高光电系统运行可靠性。

随着GaN射频器件、雷达、6G通信及高功率电子系统快速发展，器件单位面积热流密度持续提升，对热管理材料提出更高要求。金刚石不仅具备极高导热能力，同时具有低介电常数、低介电损耗等优势，可满足高频、高功率应用对散热与信号完整性的双重需求，成为未来高端电子器件热管理的重要材料方向。

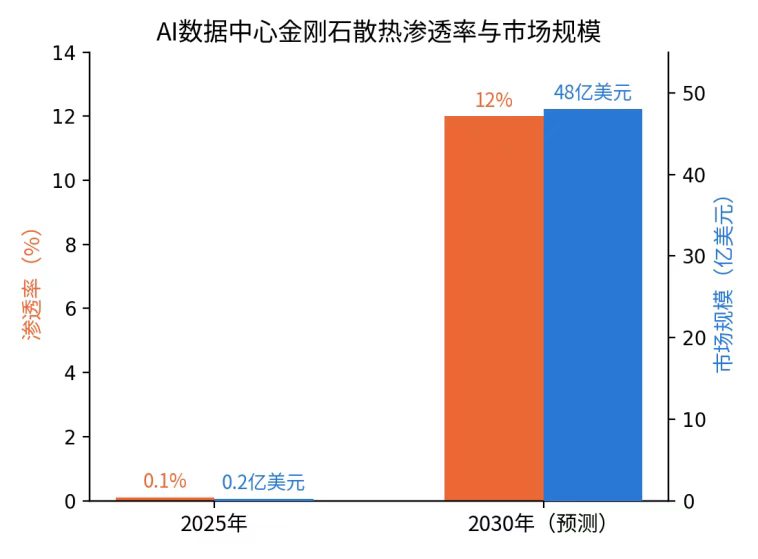

AI数据中心金刚石散热渗透率与市场规模（2025→2030）

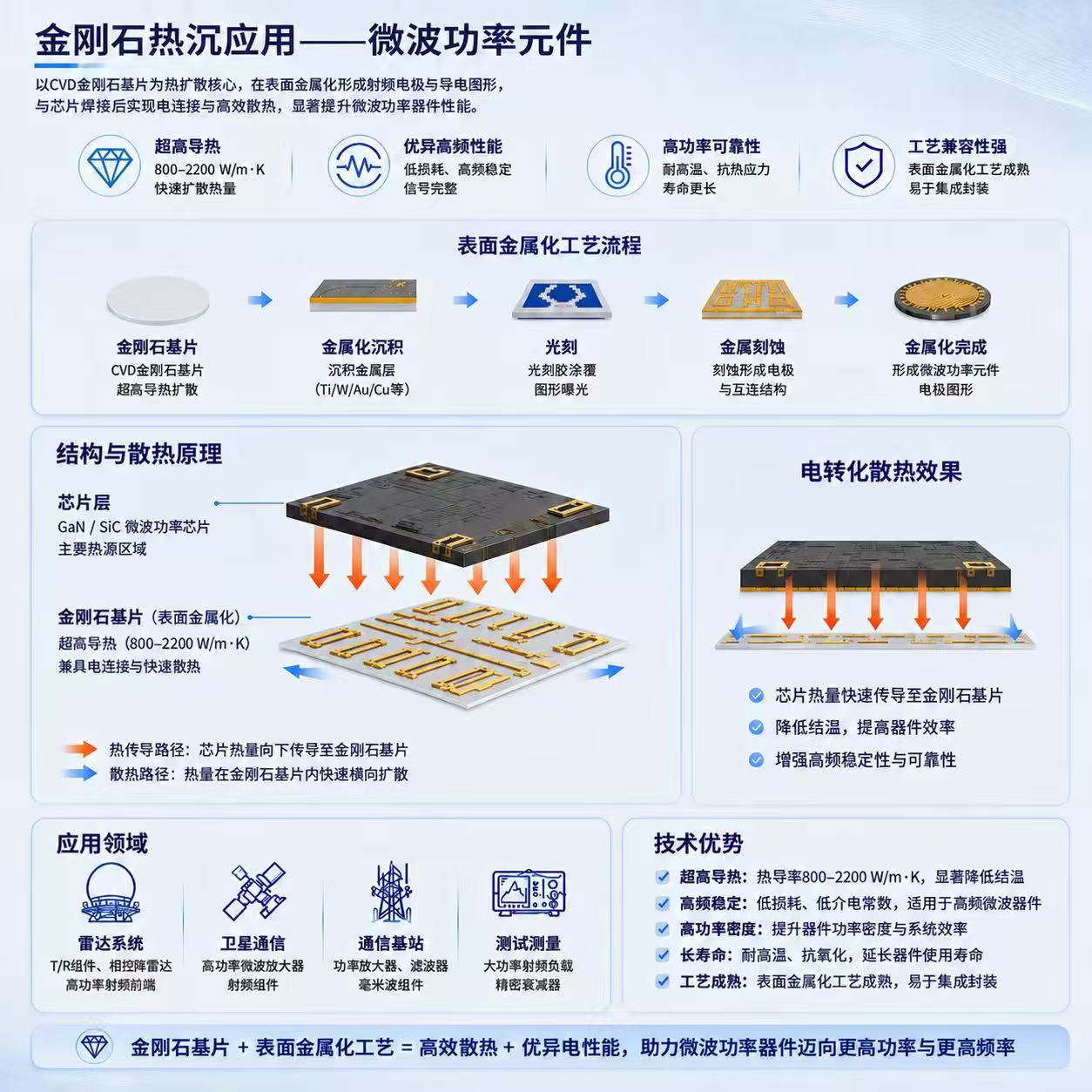

5.2射频微波

GaN射频器件传统衬底以SiC为主，热导率约350-380 W/m·K，器件理论性能仅能发挥20%-30%，金刚石热导率超2000 W/m·K，为SiC的5倍以上，是目前已知热导率最高的GaN散热衬底材料。

金刚石基GaN HEMT器件输出功率密度较SiC基器件提升近30%，海外已有射频放大器实现体积缩小三倍、功率提升三倍，印证了金刚石衬底在提升功率密度与压缩系统体积上的双重价值。

金刚石直接键合至GaN背面，金刚石衬底上异质外延生长GaN，GaN正面沉积纳米晶/多晶金刚石作散热钝化层，三者中，键合路线因晶格失配与热失配难度较高，目前已有团队采用表面活化键合（SAB）工艺实现常温键合，界面可耐受1000℃热处理，为后续器件工艺预留加工窗口。

产业化目前集中在金刚石异质集成复合衬底、金刚石热沉片等环节，已应用于雷达、5G通信、航空航天等领域。但相较AI算力场景的确定性验证，射频微波领域仍以军工、卫星通信等高附加值细分市场为主，民用规模化偏慢。

5.3 激光/光通信

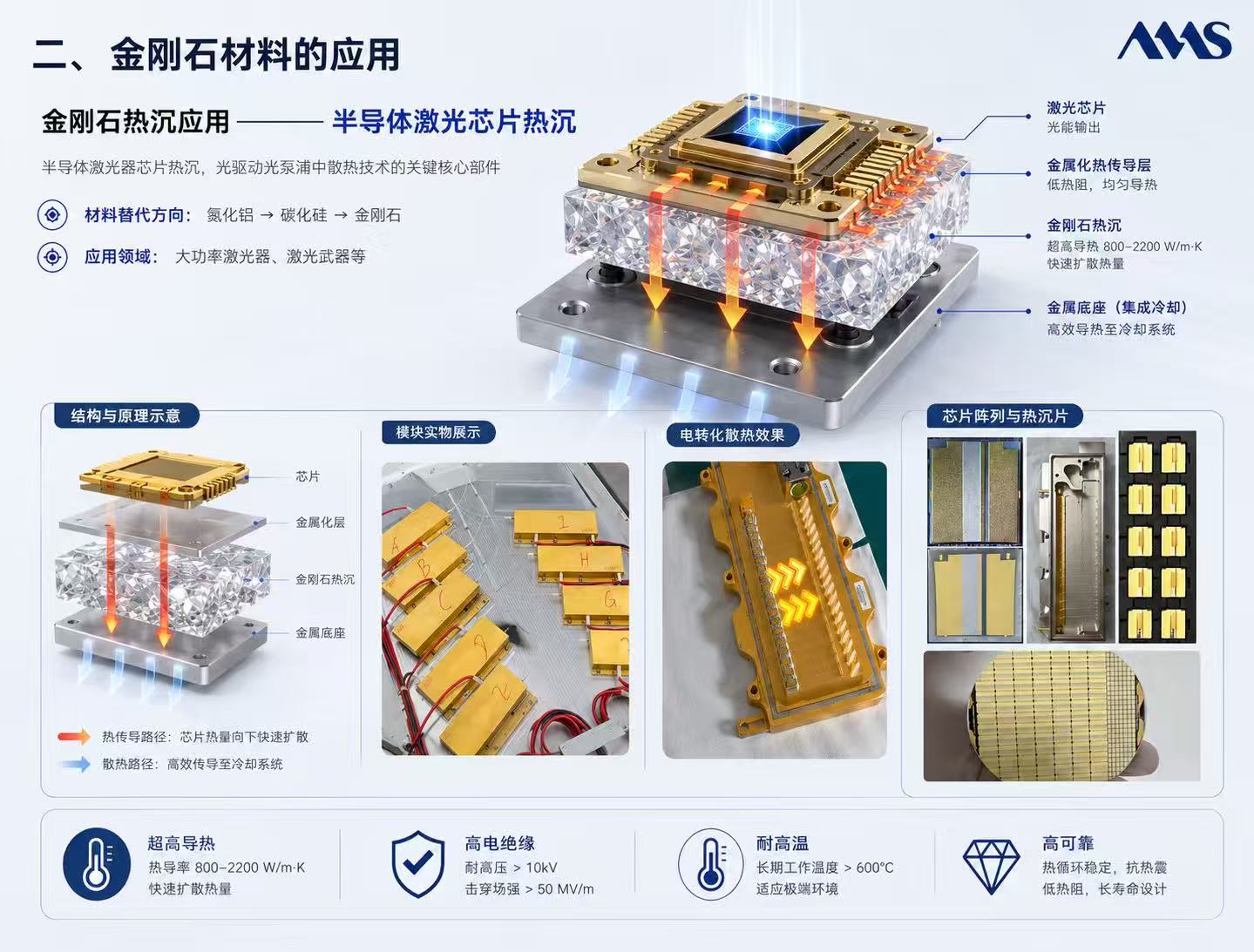

高功率半导体激光器常用热沉材料为AlN和无氧铜，但AlN热导率偏低，难以满足高功率散热需求，铜基热沉在水冷通道中又易发生电化学腐蚀导致堵塞，金刚石热导率最高达2200 W/m·K，是常用激光晶体YAG的140倍以上，为大功率激光器提供更优散热方案。

金刚石可用于激光器热沉需解决表面光洁度、精密金属化、切割等难题，表面粗糙度控制不佳将带来极高接触热阻，抵消导热优势，因此行业通常需精密加工至纳米级粗糙度，以充分释放散热性能，金属化多采用Ti/Pt/Au三层结构——钛层为粘附层，与金刚石界面形成碳化物提升结合力，铂层为扩散阻挡层，防止后续金属向金刚石渗透。

金层提供低电阻连接，作为焊接或引线键合基层，芯片与热沉贴装多采用金锡（AuSn）共晶焊料，兼顾可靠性与低空洞率。
